  • 产品标题:室外恒温泳池设计方案
  • 产品简介:利用沸点在零下22度的工质(常温对工质来讲是非常热的,能使其蒸发的)在蒸发器中吸收空气中的热量,然后经过压缩机压缩成高温高压的液体(出口在85度以上),进入水中的冷凝器和水充分交换热量,冷却后进入蒸发器中重新吸收热量,不断如此循环直到把整箱水加热。
  • 订购热线:400-094-9388

室外恒温泳池设计方案



一、节能先锋——热泵热水器


  随着经济的发展及人民生活水平的提高,人们对生活热水需求量迅猛增长。但是,由于大气环保加大了执法力度,燃煤锅炉房纷纷改造,又由于燃油燃气甚至直接用电产生热水的成本过高,且非“可持续发展”的长久之计,因此,近年来以太阳能为供热源的热水器产业速度递增。然而,由于我国太阳能资源分布有着地区上的较大差异,南方大部分地区全年的晴天率不足50%,这就意味着在满负荷利用太阳热水器的情况下,相当一部分热是来源于电或燃气,所以,利用太阳能来生产热水依然具有一定的局限性。与之相比,热泵热水器作为一种能从自然界的空气中获取低品位热,经过电力做功,输出能用的高品位热能的设备,其技术已成为全世界备受关注的新能源技术。
  热泵理论来源于十九世纪早期的卡诺循环原理,1852年威廉·汤姆逊提出了热泵设想。1912年在瑞士苏黎世成功安装了一套以河水为低位热源的热泵设备用于供暖,这是世界上第一个水源热泵系统,此后的几十年是热泵的早期研究发展阶段,但因其设备费用高昂、可靠性较低,六十年代热泵工业进入停滞不前的阶段,直到七十年代爆发能源危机,人们重新认识到热泵节约能源,回收低温废热的特点,对热泵的研究工作又重视起来。热泵技术在工业领域得到广泛应用,在节约能源和保护环境方面起着重大作用。
  二十世纪七十年代末期,我国生产出第一台燃气热水器,热水器行业迅速发展起来。目前,市场上有燃气热水器、电热水器和太阳能热水器三大类,大大地方便了人们的生活,但它们分别具有易燃、易爆、易中毒、易触电、使用难、安装维护难等缺点。

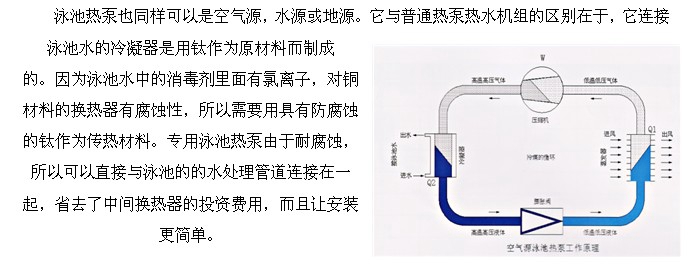

二、热泵热水器工作原理

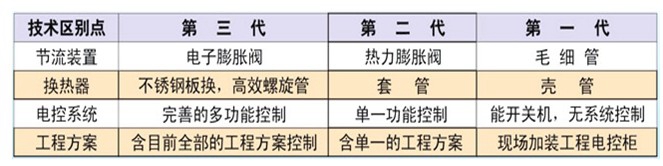

三、戴高乐热泵机组的优点


1、热泵工程机组特点说明:
1、采用美国品牌谷轮压缩机、日本鹭宫电子膨胀阀。
2、机组箱体全部由数控设备制作,箱体外观整齐划一,美观大方。
3、使用防水电机,防水电控箱体,使机组更加安全可靠。
4、机组系统采用电子膨胀阀节流调节装置,机组适用范围更加广阔,机组系统运行稳定可靠。
5、机组冷凝器使用美国技术螺旋管制作,换热能力更加优秀,能效比大大提高。
6、控制系统已采用可调化霜温度,可根据实际工作情况,进行化霜温度点调节,解决系统频繁化霜或系统很难进入化霜的难题。









四、恒温泳池工程方案设计



杭州某300立方米室外恒温游泳池选型计算


一、项目概述


本项目设计条件:本恒温泳池工程位于杭州市,是一个室外公共恒温游泳池,泳池面积约为200m2。本设计的重点在于冬季情况下能满足泳池每小时所损失的热量,其它季节更能满足此使用要求。现选用戴高乐泳池热水机组来加热与平衡泳池在各个季节每天的热量损失并将泳池水维持在26℃。



二、泳池损耗热量计算

泳池所需的加热量包括以下4个部分;
(1)、水面蒸发和传导损失的热量; (2)、池壁和池底传导损失的热量;(3)、管道的净化水设备损失的热量;(4)、补充水加热需要的热量。


三、泳池设计选型过程


(1)冬季情况下泳池表面蒸发损失的热量按下式计算 :


水面蒸发和传导损失的热量:Qx=α·у(0.0174vf+0.0229)(Pb-Pq) A(760/B) 式中Qx——泳池表面蒸发损失的热量(kJ/h);α——热量换算系数,α =4.1868 kJ/kcal ;у——与泳池水温相等的饱和蒸汽的蒸发汽化潜热(kcal/kg);vf——泳池水面上的风速(m/s),一般按下列规定采用:室内水池vf=0.2~0.5m/s ;露天水池 vf=2~3m/s ;Pb——与泳池水温相等的饱和空气的水蒸汽分压力(mmHg);
Pq——泳池的环境空气的水蒸汽压力(mmHg);A——泳池的水表面面积(m2);B——当地的大气压力(mmHg)。
查相关参数表可知
У=2440 kJ/kg=583 kcal/kg
Vf=3.0 m/s
Pb=3.363 KPa=25.22 mmHg
Pq=1.595 KPa=11.96mmHg
A =200 m2
B=765.7 mmHg
则 Qx=α· у(0.0174vf+0.0229)(Pb-Pq) A(760/B)
      =4.1868×583×(0.0174×3+0.0229)(25.22-11.96)×200×760÷765.7
      =2440×(0.0751)×13.26×200×0.992
      =115216(kCal/h)


(2)加上泳池的水表面、池底、池壁、管道和设备等传导所损失的热量:


而泳池的水表面、池底、池壁、管道和设备等传导所损失的热量,占泳池水表面蒸发损失热量的 20% 。
则泳池这部分损失热量为:115216×0.2=23043(kCal/h)


(3)泳池补水加热所需的热量:


Qb=αqbу(tr- tb)/t 式中Qb——游泳池补充水加热所需的热量(kJ/h);α——热量换算系数,α=4.1868(kJ /kcal);qb——游泳池每日的补充水量(L);按泳池水量的5~10%确定;室内游泳池取5%。у——水的密度(kg/L);tr——游泳池水的温度(℃)。tb——游泳池补充水水温(℃);t——加热时间(h)。查相关参数表可知:
qb=300m3×5%=15000L;
tr=26℃
tb=10℃
则   Qb=αqbу(tr- tb)/t
      =4.1868×15000×1×(26-10)/24
      =10006 kcal/h
  经计算得泳池平均每小时经水面蒸发和传导损失的热量、池壁和池底传导损失的热量、管道的净化水设备损失的热量、泳池补水所需的加热量合计为:115216 + 23043+10006=148265(kcal/h)。故泳池每小时损失的热量可由1台MD200泳池机组提供即可满足此泳池的要求。


选1台MD200泳池机组可满足此泳池一年四季恒温使用。

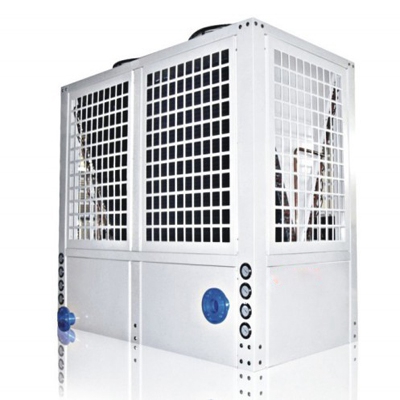

产品名称:戴高乐商用泳池热泵热水器20P机
产品型号:MD200D
最高出水温度℃:35
水流量(L/H):22000L/H
制热量(Kw):84Kw
额定功率(Kw):19Kw
额定电流(A):35A
额定电压(V):380 V
额定频率(Hz):50Hz/60Hz
接管尺寸(DN(mm)):DN75
外型尺寸(mm):1990x980x2040
质量(Kg):600Kg
噪音(Db):≦60Db





五、运行费用经济性分析



若1吨水从15℃升温至28℃,则需热量13000KCAL;加热1吨水所需费用见下表:
根据所需热负荷Q=cm△t=1×1000×(28℃-15℃)=13000(kcal),热泵的耗电量为13000÷860÷4.2=3.6KWh,电价为1元/度,则加热1吨水所需费用为3.6*1=3.6(元)
注:能源价格有地区、时间差价。
燃油锅炉:每1吨热水运行费:13000千卡÷10500KCal/kg÷0.8×3.6元/kg=5.6元
燃气锅炉:每1吨热水运行费:13000千卡÷8700KCal/m3×2.6元/m3÷0.8=4.9元
泳池热泵机组:每1吨热水运行费13000千卡÷860千卡/度×1元/度÷4.2=3.6元

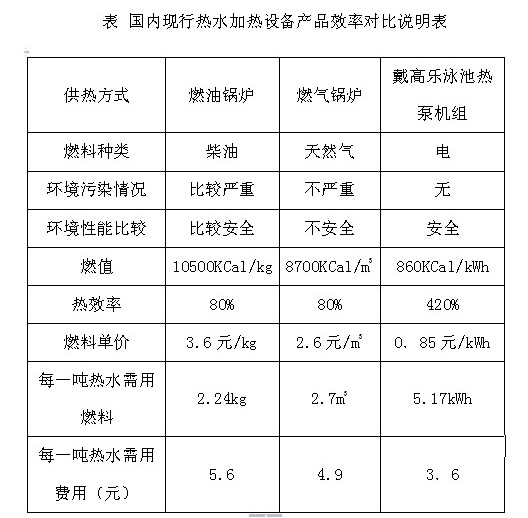

泳池从15℃升温至28℃时各种加热设备所耗电量如下表:



由上表可见,在燃油锅炉、燃气锅炉、铭迪泳池热泵机组这几种加热设备中,戴高乐泳池热泵机组加热1吨水所需要的费用是最少的,使用是最经济的,效率比其它三种加热设备都高。

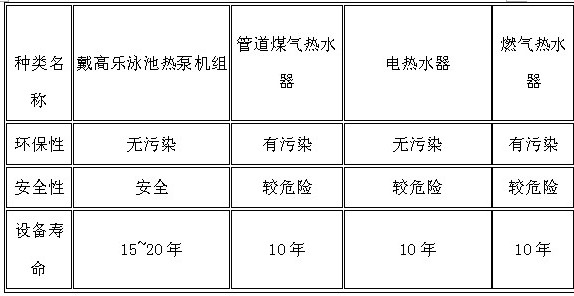

从以上计算分析比较可观的,而且具有环保、安全性强,设备寿命长,使用舒适方便等优点,从表中可以更为直观的表现出来:








法国戴高乐泳池设备集团,创于1998年,总部在法国里昂,在法国,西班牙,澳洲,中国四个国家设有生产基地。

广州德诺泳池设备有限公司作为中国最早从事泳池水疗设备研发生产的企业之一,是法国戴高乐泳池设备中国总代理和授权生产制造的工厂,已有20年生产制造经验。

凭借集团雄厚实力和技术创新能力,研发出全球领先的无机房一体化自动净水系统,该系统是集循环过滤、消毒、照明于一体过滤消毒系统,该系统在过滤的同时可以通过盐氯电解机产生氯气对泳池水体进行消毒,100%远离化学药品,既节能又环保。不仅如此,此设备既可以壁挂式安装在池壁(无需另建设备机房)进行旧池改造;也可平嵌式安装在池壁,外型美观实用,不凸出地面和泳池池壁,与周围环境极为协调。



法国戴高乐泳池设备集团每年都参加世界各地行业展会,并与世界各地本行业先进企业进行沟通与交流,是美国国家游泳基金会和国际泳联协会成员,在全球有超过150000个泳池工程案例,曾承接和参与数十项国际游泳池比赛场馆泳池水处理设备设计和安装。



戴高乐系统产品,拥有30多种款式,按安装方式分有壁挂式,平嵌式,台阶式,地埋式,水疗梯等五种款式;按过滤介质分有:石英沙过滤(最传统的过滤介质,全球认可),聚酯滤芯(欧美国家偏爱)过滤,PP专用杜邦滤袋(法国和中东国家偏爱)过滤等三种无机房泳池过滤系统。不仅如此,我们也代理世界著名泳池水疗设备,包括:美国滨特尔PENTAIR,西班牙亚士图Astralpool,澳洲运水高Waterco等桑拿泳池水疗康体设施。



戴高乐Degaulle品牌自2004年进入中国市场以来,在国内20多个省市都有工程代理商,全国范围内有近3000人的施工队伍和售后服务人员,我们的设备免费保修1年,是行业内首家提供终身保养服务的公司,在设备运行的过程中有任何问题,接到客户服务电话1小时内作出响应,从当地或最近的销售代理机构派员,48小时内帮您解决问题。

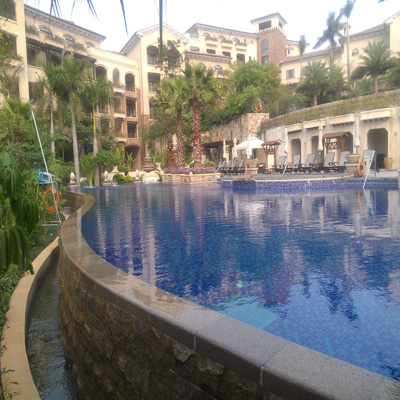

婴儿亲子游泳馆(成功案例) 健身会所(成功案例) 无边际游泳池(成功案例)
